EMCA是什么?什么情況下需要使用EMCA?
EMCA 全稱為 Electronically Marked Cable Assembly，即電子標記線纜。EMCA集成了電子設備以提供方法去確定電纜的特性，如載流能力、性能和供應商識別(USB Type-C電纜 ID功能)。
出現以下情況時，USB Type-C 線纜需要電子標記 (或USB Type-C 控制器)：
● USB Type-C 線纜電流需要超過3A
● USB Type-C 線纜為全功能線纜，則需要USB 3.1 Gen1 或 USB 3.1 Gen2 信號
VCONN_SWAP指的是什么?什么情況下需要使用它?
EMCA 需要使用 VCONN 向線纜內部的標記電子元件供電。VCONN_SWAP 消息用于請求 EMCA 線纜的 VCONN 信號交換。此外，VCONN_SWAP也可能由 Port Partner 發送。一旦主機和設備通過USB Type-C 端口建立了連接，如果主機 USB Type-C 插座中的CC1或者CC2信號不用于CC通訊，則將被重新調整為 VCONN。
同時，主機可以通過 VCONN 引腳為線纜和配件供電。首先，具備 USB-PD通信功能的 DFP 下行端口檢測EMCA 線纜，并向 VCONN 使能電源。當 DFP 端的電池放電到無法向 VCONN 發送信號的狀態時，DFP便會啟動 VCONN_SWAP。
Type-C 線纜可以傳輸哪些數據?
全功能的 USB Type-C 線纜可以在標準模式下傳輸 USB 2.0、USB 3.1 Gen1 和 USB 3.1 Gen2 數據。當端口進入備用模式時，全功能 USB Type-C 線纜也可以傳輸備用模式數據(例如 DisplayPort, HDMI 和 Thunderbolt 3)。
Type-C線纜能夠承載的最大功率是多少?
USB Type-C 線纜的功率根據其當前的承載能力而定。USBType-C 線纜最多可承載 5A 電流，只有 EMCA 線纜可支持 3A 以上的電流。
能否設計一種承載功率比 Type-C 和 PD 規格更高的 Type-C線纜?
可以。但此類非標準設計需要由設計廠商決定是否合乎資格。USB Type-C 連接器能夠承載的功率高達 100 W (20 V，5 A) 。因此，USB Type-C 和 USB-PD 標準線纜只能承載高達 100 W (20 V，5 A) 的電源。USB-IF 組織并未制定 USB Type-C 端口 20 V 或 5 A 以上的電力傳輸規范，因此不推薦使用。
USBType-C 線纜需要多少個 EZ-PD? CCG2 USB Type-C 控制器?
USB Type-C 無源線纜需要在線纜的一端配置一個帶有電子標記的IC。在線纜兩端具有不同功能的 USB Type-C 有源線纜需要在線纜兩端各配置一個帶有電子標記的 IC。下行端口 (DFP) 將發出線纜查詢指令，以了解線纜兩端能支持的功能。
欲了解更多詳細信息，請參閱 AN95615 —使用 EZ-PD? CCG2 進行 USB 3.1 Type-C 線纜設計。
CCGx 是否支持電纜補償?
支持。通過請求高于設備所需的電壓，CCGx 可以支持電纜補償，以幫助補償線纜的 IR 壓降。
把 CCG1 Type-C控制器轉換成支持 Type-C 線纜應用的 CCG2 Type-C 控制器后，可以減少多少外部組件?
在基于單芯片 EZ-PD CCG1 的線纜解決方案中，我們需要 11 個電阻器、5 個電容器、2 個二極管和 2 個FET，而在基于單芯片 EZ-PDCCG2 的線纜設計中，我們只需要 1 個電阻器和 4 個電容器。

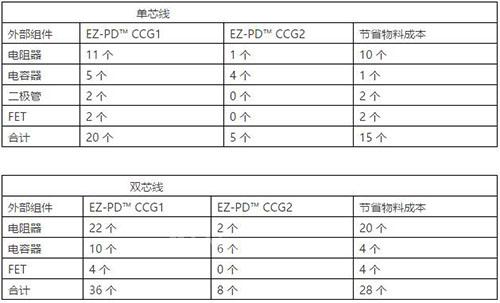

在基于雙芯片 EZ-PD CCG1 的線纜解決方案(每個 Type-C 插頭配有一個芯片)中，我們需要 22 個電阻器、10 個電容器和 4 個 FET，而對于基于雙芯片 EZ-PD CCG2 的線纜設計，我們只需要 2 個電阻器和 6 個電容器。更多詳細信息，請參閱下表。
如需使用 CCG2 進行 Type-C 型線纜設計，請參閱應用筆記 AN95615 —使用 EZ-PD? CCG2 設計 USB 3.1 Type-C 型線纜。
