54LS138和74LS138 為3 線－8 線譯碼器共有 54LS138 和74LS138 兩種型式，其主要電特性的典型值如下：

54LS138 /74LS138 傳播延遲時間22ns功耗32mW，原理：當一個選通端（G1）為高電平，另兩個選通端（/（G2A）和/（G2B））為 低電平時，可將地址端（A、B、C）的二進制編碼在一個對應的輸出端以低 電平譯出。

利用 G1、/（G2A）和/（G2B）可級聯擴展成 24 線譯碼器；若外接一個反 相器還可級聯擴展成 32 線譯碼器。若將選通端中的一個作為數據輸入端時，138 還可作數據分配器。

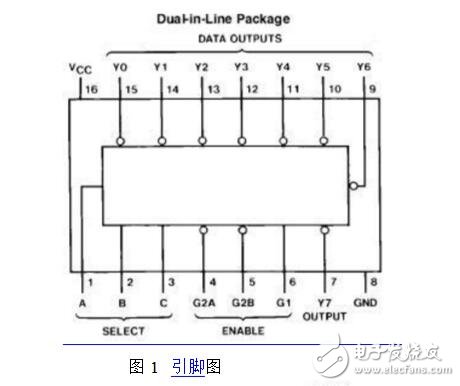

74LS138引腳圖

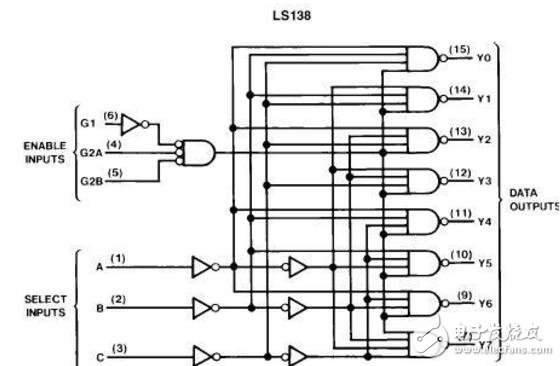

　　圖2 內部邏輯管腳圖


74LS138引腳功能：

A、B、C 譯碼地址輸入端，G1 選通端/（G2A）、/（G2B） 選通端（低電平有效）；Y0～Y7 譯碼輸出端（低電平有效）真值表：

74LS138建議操作條件

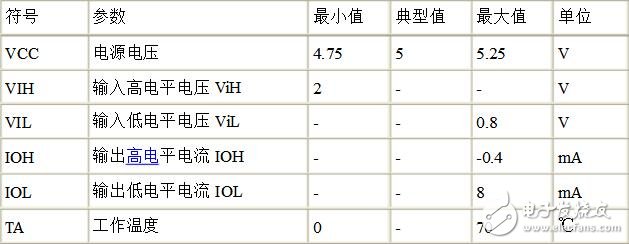

74LS138電氣參數

74LS138動態特性表
